低価格HDコンポーネントマルチカメラシステムを実現

26ピンマルチケーブル

ソニー社製「CCZ-A25/50/100」26ピンケーブルをお持ちであれば、新たにケーブルを購入する必要がなく経済的です。



15ピンマルチケーブル

プロテックがマルチカメラ収録のための新しいケーブルをご用意しました。
マルチケーブルとしては非常に安価で、軽量であるためお手軽マルチカメラシステムの構築には最適です。

※15ピンマルチケーブルは電源供給・アナログHDコンポーネント信号の伝送はできません。
プロテックMCZケーブルをご使用ください。
他ケーブルでの運用はすべての機能が使用できない場合があります。

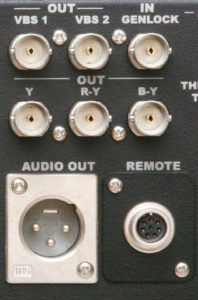

HDコンポーネントにも対応

システムはHDコンポーネントをはじめアナログコンポーネント、または、アナログコンポジットのシステム運用が可能です。
カメラレにDS-450/270を装着したまま現場まで移動できるため、短時間でのセッティングを可能にしました。




パワフル電源

カメラアダプターへ供給する電源は100Wユニットを装備しており、カメラ側で大型ビューファインダー、プロンプターHDP-1500などの使用が可能となっています。

※26ピンケーブル使用時のみ。26ピンケーブルの種類、長さによっては電源、その他機能を使用できない場合があります。
15ピンマルチケーブル使用時にはカメラに電源供給はできません。



4段階切り替えのケーブル補償

ケーブル補償は4段階切り替えで25m/50m/75m/100m補償。
最大100mのケーブル延長が可能です。

※100mケーブル延長時、使用可能電力は約50W(12V)です。
なお、カメラケーブルは使用条件等により使用可能電力が変化する場合があります。



リモートコントロール可能

DS-850/550では、ソニー社製リモコンRM-B150・B170・B750/パナソニック社製AJ-RC10Gを使用することにより、対象カメラレコーダーのリモートコントロールが可能です。
DS-450/270/DS-850/550は変換ケーブルを組み合わせることでLANCリモコンが使用できます。

※注文時にソニー社製リモコンかパナソニック社製リモコンのどちらかをご指定ください。



電源供給可能

DS-450/270へはDS-850/550との組合せで電源を供給することが可能です。
DS-470/270のキャノンコネクタからカムライト、またはプローマプロンプターへの電源供給も可能となります。



インカム搭載

プロテックインターカムFD-300Aの技術を盛り込みました。
DS-850には2つのヘッドセットコネクターを配置し、それぞれにヘッドホン、マイクのボリュームが搭載されています。
DSシリーズでは別売ヘッドセットFL-301を使用します。
DS-270は別売ヘッドセットFL-401も使用できます。

別売DS-270/450/550/850
用インカムヘッドセットFS-301
別売DS-270専用インカムヘッドセットFS-401。
FL-301との同時使用不可。


ハイパーリミッター搭載 ファンタムマイク、ライン入力対応

カメラアダプターDS-450にはプロテックのオーディオ部門で培ったハイパーリミッターを搭載しており、予期しない過大入力による音割れを防止し、ベースステーションDS-850/550へ送出します。




VFインターフェースユニット

VFインターフェースユニットVIF-100、もしくはハンディーモニターを使用することにより、タリーおよび、リターン映像を確認することが可能です。
VFインターフェースユニット使用時にはカメラレコーダーのビューファインダーでの確認が可能です。

※VFインターフェースが使用できない機種があります。その場合LVM-43W/89Wのみの対応となります。

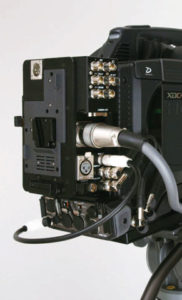

カメラアダプターDS-450の常時装着が可能

煩雑になりやすいケーブル類もすっきり配線できます。
マルチコネクターケーブルを取り外し、カメラアダプターDS-450の背面にバッテリーを装着するだけで、即時にENGカメラレコーダーとして使用できます。




タリー入力セレクト

DS-550の前面に配置されたスイッチを設定することにより、スイッチャーから送られたタリー信号を、カメラポジションごとに1カメから5カメまで指定が可能です。



価格

■DS-270
小型カメラレコーダー用カメラアダプター

希望小売価格:178,000円+税
●付属品:取扱説明書/保証書

■DS-450
ショルダーカメラレコーダー用カメラアダプター

希望小売価格:150,000円+税
●付属品:取扱説明書/保証書

■DS-550
ベースステーション

希望小売価格:198,000円+税
●付属品:ACアダプター/取扱説明書/保証書

■DS-850
3カメ対応ベースステーション

希望小売価格:380,000円+税
●付属品:ACアダプター/取扱説明書/保証書

ダウンロード

■DS-270

仕様書:PDF 約97KB 取扱説明書:PDF 約848KB

■DS-450

仕様書:PDF 約261KB 取扱説明書:PDF 約865KB

■DS-550

仕様書:PDF 約939KB 取扱説明書:PDF 約273KB

■DS-850

取扱説明書:PDF 約857KB
